La simulation du comportement d'une inductance en mousse dans un circuit est un aspect crucial pour les ingénieurs et les chercheurs impliqués dans les systèmes de protection contre les incendies et les applications de dynamique des fluides. En tant que fournisseur d'inductance en mousse, nous comprenons l'importance d'une simulation précise pour optimiser les performances de ces appareils. Dans ce blog, nous explorerons les étapes et les techniques pour simuler efficacement le comportement d'une inducteur en mousse dans un circuit.
Comprendre l'inducteur de mousse

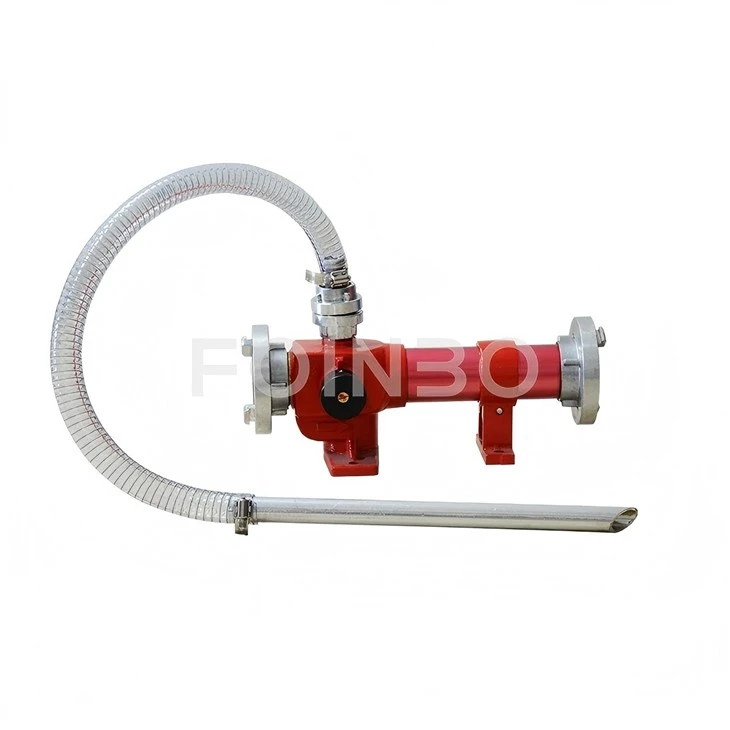

Avant de plonger dans le processus de simulation, il est essentiel d'avoir une compréhension claire de ce qu'est un inducteur de mousse et de son fonctionnement. Un inducteur de mousse est un appareil utilisé dans les systèmes de protection contre les incendies pour introduire le concentré de mousse dans un flux d'eau pour créer une solution en mousse. Il existe différents types d'inductances en mousse disponibles, commeInducteur de mousse portableetInducteur en mousse en ligne. Chaque type a ses principes de conception et de fonctionnement uniques.
Le principe de base d'une inductance en mousse implique l'effet Venturi. Lorsque l'eau traverse une section resserrée de l'inductance, la vitesse de l'eau augmente et la pression diminue. Cette chute de pression crée une force d'aspiration qui attire le concentré de mousse dans le flux d'eau. Le mélange d'eau et de mousse de mousse forme ensuite une solution de mousse qui peut être utilisée pour éteindre les incendies.
Modélisation de l'inducteur de mousse dans un circuit
Pour simuler le comportement d'une inductance en mousse dans un circuit, nous devons créer un modèle mathématique qui représente les processus physiques impliqués. Ce modèle doit prendre en compte des facteurs tels que l'écoulement du fluide, la chute de pression et le mélange du concentré d'eau et de mousse.
Modélisation à l'écoulement de fluide
La première étape de la modélisation de l'inductance en mousse consiste à simuler le flux de fluide à travers l'appareil. Cela peut être fait à l'aide du logiciel de dynamique de fluide (CFD). Le logiciel CFD utilise des méthodes numériques pour résoudre les équations de Navier - Stokes, qui décrivent le mouvement du fluide.
Dans le cas d'une inductance en mousse, nous devons définir la géométrie de l'inductance, y compris l'entrée, la sortie et la section resserrée. Nous devons également spécifier les propriétés du fluide, comme la densité et la viscosité. Les conditions aux limites, telles que la vitesse et la pression d'entrée, doivent être définies avec précision pour représenter les conditions de fonctionnement réelles.
Une fois la géométrie, les propriétés du fluide et les conditions aux limites définies, le logiciel CFD résoudra les équations pour calculer la vitesse et la distribution de pression à l'intérieur de l'inducteur. Ces informations sont cruciales pour comprendre comment l'eau traverse l'appareil et comment la chute de pression est créée.
Calcul de la chute de pression
La chute de pression à travers l'inductance en mousse est un paramètre important qui affecte ses performances. Une chute de pression appropriée est nécessaire pour garantir que le concentré de mousse est entraîné efficacement dans le flux d'eau.
Nous pouvons calculer la chute de pression à l'aide de l'équation de Bernoulli, qui relie la pression, la vitesse et l'élévation d'un fluide dans une rationalisation. L'équation de Bernoulli pour un liquide incompressible est donnée par:
$ P_1 + \ frac {1} {2} \ rho v_1 ^ 2 + \ rho gh_1 = p_2 + \ frac {1} {2} \ rho v_2 ^ 2 + \ rho gh_2 $
Lorsque $ p_1 $ et $ p_2 $ sont les pressions à deux points du fluide, $ \ rho $ est la densité du fluide, $ v_1 $ et $ v_2 $ sont les vitesses aux deux points, $ g $ est l'accélération due à la gravité, et $ h_1 $ et $ h_2 $ sont les élévations aux deux points.
Dans le cas d'une inductance en mousse, nous pouvons utiliser l'équation de Bernoulli pour calculer la chute de pression entre l'entrée et la section resserrée. La chute de pression peut également être vérifiée à l'aide de données expérimentales ou de corrélations empiriques.
Mélange d'eau et de mousse de mousse
Un autre aspect important de la simulation est de modéliser le mélange de l'eau et du concentré en mousse. Cela peut être fait en suivant la concentration du concentré de mousse dans le courant d'eau.
Nous pouvons utiliser un modèle de transport d'espèces dans le logiciel CFD pour simuler le processus de mélange. Le modèle de transport des espèces résout l'équation de convection - diffusion, qui décrit le transport d'une espèce (dans ce cas, le concentré de mousse) dans un liquide.
L'équation de convection - diffusion est donnée par:
$ \ frac {\ partial (\ rho \ phi)} {\ partial t} + \ nabla \ cdot (\ rho \ mathbf {v} \ phi) = \ nabla \ cdot (\ gamma \ nabla \ phi) + s $
Lorsque $ \ rho $ est la densité du fluide, $ \ phi $ est la fraction de masse de l'espèce, $ \ mathbf {v} $ est le vecteur de vitesse du fluide, $ \ gamma $ est le coefficient de diffusion, et $ s $ est le terme source.
En résolvant cette équation, nous pouvons déterminer comment le concentré de mousse est distribué dans le flux d'eau et à quel point il est mélangé.
Valider les résultats de la simulation
Une fois que nous avons créé le modèle et exécuté la simulation, nous devons valider les résultats contre les données expérimentales. Il s'agit d'une étape importante pour s'assurer que la simulation est exacte et fiable.
Nous pouvons comparer la chute de pression simulée, le débit et la concentration de concentré de mousse avec les données expérimentales. S'il existe des différences significatives entre la simulation et les résultats expérimentaux, nous devons revoir le modèle et faire des ajustements.
Les données expérimentales peuvent être obtenues à partir de tests de laboratoire. Nous pouvons utiliser une plate-forme d'essai pour mesurer la chute de pression, le débit et la concentration de concentré de mousse dans différentes conditions de fonctionnement. En comparant les données expérimentales avec les résultats de la simulation, nous pouvons affiner - régler le modèle et améliorer sa précision.
Applications de la simulation d'inducteur de mousse
La simulation des inductances en mousse dans les circuits a plusieurs applications pratiques.
Conception du système de protection contre les incendies
Dans la conception des systèmes de protection contre les incendies, une simulation précise des inductances en mousse peut aider les ingénieurs à optimiser les performances du système. En simulant différentes conceptions et conditions de fonctionnement, les ingénieurs peuvent déterminer la configuration la plus efficace de l'inducteur de mousse pour s'assurer que la solution de mousse est générée efficacement et peut atteindre efficacement la source de feu.
Développement
Pour les fournisseurs d'inductance en mousse, la simulation est un outil important pour le développement de produits. En simulant le comportement des nouveaux conceptions d'inductance, nous pouvons prédire leurs performances et apporter des améliorations avant de fabriquer les produits réels. Cela peut économiser du temps et du coût dans le processus de développement.
Dépannage et entretien
La simulation peut également être utilisée pour le dépannage et la maintenance des systèmes d'inductance en mousse existants. S'il y a des problèmes avec les performances du système, comme une faible qualité de mousse ou un débit insuffisant, nous pouvons utiliser la simulation pour identifier les causes possibles et trouver des solutions.
Contact pour l'approvisionnement et la consultation
Si vous êtes intéressé par nos inductances en mousse ou si vous avez besoin de plus d'informations sur la simulation de leur comportement dans les circuits, nous sommes là pour vous aider. Notre équipe d'experts possède une vaste expérience dans la conception et la simulation des inductances en mousse. Nous pouvons vous fournir un support technique détaillé et des conseils pour répondre à vos besoins spécifiques. Que vous soyez impliqué dans la conception du système de protection contre les incendies, le développement de produits ou le dépannage, nous pouvons offrir les bonnes solutions. N'hésitez pas à nous contacter les achats et à commencer une discussion productive sur vos exigences.
Références
- White, FM (2006). Mécanique des fluides. McGraw - Hill.
- Versteeg, HK et Malalasekera, W. (2007). Une introduction à la dynamique du fluide computationnel: la méthode du volume fini. Pearson Education.
- Incropera, FP et Dewitt, DP (2002). Fondamentaux de la chaleur et du transfert de masse. Wiley.
