Quel est le coefficient d'écoulement d'un clapet anti-retour?

En tant que fournisseur de fiabilité de clapares anti-bassin, je rencontre souvent des questions des clients concernant le coefficient de flux de ces composants essentiels. Comprendre le coefficient de flux est crucial pour toute personne impliquée dans les systèmes de fluide, que vous soyez un ingénieur concevant un nouveau pipeline, un technicien de maintenance dépannage un système existant ou un professionnel de l'approvisionnement qui cherche à effectuer un achat éclairé. Dans ce billet de blog, je vais me plonger dans le concept du coefficient de flux, sa signification dans le contexte des clapettes anticipés de swing et comment il peut avoir un impact sur les performances de votre système de fluide.

Comprendre le coefficient de flux

Le coefficient d'écoulement, communément désigné comme CV, est une mesure de la capacité d'une valve à passer du liquide. Il représente le nombre de gallons américains par minute (GPM) d'eau à 60 ° F qui circulent à travers une valve avec une baisse de pression de 1 livre par pouce carré (PSI) sur la valve. En termes plus simples, la valeur CV indique la quantité de liquide qu'une vanne peut gérer dans des conditions spécifiques. Une valeur CV plus élevée signifie que la valve peut passer plus de liquide avec moins de résistance, tandis qu'une valeur CV inférieure indique une valve plus restrictive.

Le coefficient d'écoulement est déterminé par le biais de procédures de test standardisées. Au cours de ces tests, la valve est installée dans une plate-forme d'essai et l'eau est pompée à travers une pression et un débit connues. La chute de pression à travers la soupape est mesurée et la valeur CV est calculée à l'aide de la formule suivante:

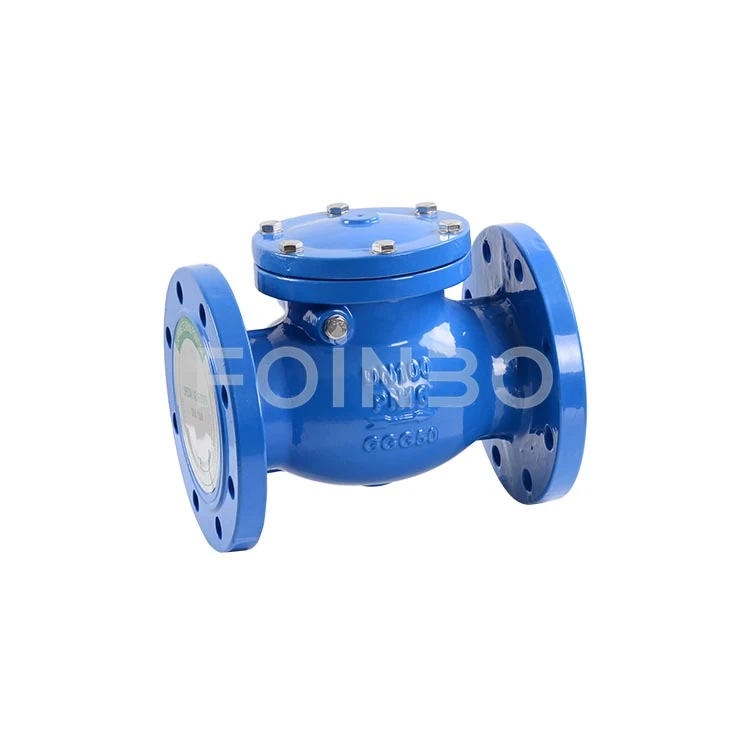

Non Return Swing Check Valve (2)

[Cv = q \ sqrt {\ frac {sg} {\ delta p}}]

Où:

(Q) est le débit en GPM
(SG) est la gravité spécifique du liquide (pour l'eau à 60 ° F, SG = 1)
(\ Delta p) est la chute de pression à travers la valve dans Psi

Il est important de noter que la valeur CV est spécifique à l'eau à 60 ° F. Lorsque vous traitez avec d'autres fluides ou des températures différentes, des ajustements doivent être faits pour tenir compte de la viscosité et de la densité du fluide.

Signification du coefficient d'écoulement dans les clapulades swing

Les clapets anti-retour de balançaient sont conçus pour permettre au fluide de s'écouler dans une seule direction, empêchant le reflux. Ils se composent d'un disque qui se balance sur une charnière, l'ouverture pour permettre le flux vers l'avant et la fermeture pour bloquer le débit inversé. Le coefficient d'écoulement d'un clapet anti-retour joue un rôle essentiel dans la détermination de ses performances dans un système fluide.

Capacité de débit: La valeur CV affecte directement la capacité d'écoulement de la vanne. Un clapet anti-swing avec une valeur CV plus élevée peut gérer des débits plus importants, ce qui le rend adapté aux applications où un débit élevé est nécessaire. Par exemple, dans un système de distribution d'eau, une valve avec une valeur CV élevée peut assurer une livraison efficace de l'eau à plusieurs utilisateurs.
Chute de pression: Le coefficient d'écoulement influence également la chute de pression à travers la valve. Une valve avec une faible valeur CV entraînera une chute de pression plus élevée, ce qui peut entraîner une augmentation de la consommation d'énergie et une efficacité du système réduite. D'un autre côté, une valve avec une valeur CV élevée aura une baisse de pression plus faible, minimisant les pertes d'énergie et optimisant les performances du système.
Compatibilité du système: La sélection d'un clapet anti-retour avec la valeur CV appropriée est essentiel pour assurer la compatibilité avec le reste du système fluide. Si la valeur CV de la valve est trop faible, elle peut entraîner une baisse de pression excessive et restreindre l'écoulement, conduisant à des inefficacités du système. Inversement, si la valeur CV est trop élevée, la valve peut ne pas fournir une résistance suffisante pour éviter efficacement le reflux.

Facteurs affectant le coefficient de flux des clapulades de balançoire

Plusieurs facteurs peuvent influencer le coefficient d'écoulement d'un clapet de contrôle de balançoire. La compréhension de ces facteurs peut vous aider à sélectionner la bonne valve pour votre application et à optimiser ses performances.

Vanne: La taille de la valve est l'un des facteurs les plus importants affectant la valeur CV. Généralement, les vannes plus grandes ont des valeurs CV plus élevées car elles ont une zone d'écoulement plus grande. Cependant, il est important de noter que la relation entre la taille de la valve et la valeur CV n'est pas linéaire. Une légère augmentation de la taille de la valve peut entraîner une augmentation significative de la valeur CV.
Conception de disque: La conception du disque dans un clapet anti-retour peut également avoir un impact sur le coefficient d'écoulement. Un disque bien conçu qui minimise l'obstruction du débit aura une valeur CV plus élevée. Par exemple, une conception de disque rationalisée peut réduire la turbulence et la chute de pression, améliorant les caractéristiques d'écoulement de la valve.
Matériau de siège: Le matériau des sièges de la valve peut affecter le coefficient d'écoulement en influençant les performances d'étanchéité de la valve. Une valve avec un joint serré aura un taux de fuite plus faible, ce qui peut améliorer ses performances globales. Cependant, certains matériaux de sièges peuvent également provoquer une frottement accru, entraînant une chute de pression plus élevée et une valeur CV plus faible.
Propriétés fluides: Comme mentionné précédemment, les propriétés du fluide, telles que la viscosité et la densité, peuvent affecter le coefficient d'écoulement. Les fluides avec des viscosités plus élevées connaîtront plus de résistance lorsqu'ils traversent la valve, ce qui entraînera une valeur CV plus faible. De même, les fluides avec des densités plus élevées nécessiteront plus d'énergie pour s'écouler, réduisant également la capacité d'écoulement de la valve.

Sélection du clapet anti-retour à droite en fonction du coefficient d'écoulement

Lors de la sélection d'un clapet anti-retour pour votre application, il est essentiel de considérer le coefficient de flux. Voici quelques étapes pour vous aider à choisir la bonne valve:

Déterminer le débit requis: Commencez par déterminer le débit maximum que la vanne doit gérer. Ces informations peuvent être obtenues à partir des spécifications de conception du système ou en analysant les exigences de flux de l'application.
Calculez la chute de pression: Estimez la chute de pression à travers la vanne en fonction des conditions de fonctionnement du système. Cela vous aidera à sélectionner une vanne avec une valeur CV appropriée pour minimiser les pertes d'énergie.
Considérez les propriétés fluides: Tenez compte des propriétés du liquide, comme la viscosité et la densité, lors de la sélection de la vanne. Si le liquide a des propriétés uniques, vous devrez peut-être consulter un expert en valve pour vous assurer que la vanne convient à la demande.
Passez en revue les données du fabricant de valve: La plupart des fabricants de vannes fournissent des valeurs CV pour leurs produits dans leur littérature technique. Passez en revue ces données attentivement pour comparer différents modèles de vanne et sélectionner celui qui répond à vos besoins.

Dans notre entreprise, nous offrons une large gamme de clapulades de balançoire avec différentes valeurs CV pour s'adapter à diverses applications. NotreClapet anti-retour sans retour,2 clapet anti-retour de swing, etSwing Cowl Valve 1-1 / 2sont conçus pour fournir des performances fiables et un contrôle de débit efficace.

Conclusion

Le coefficient d'écoulement est un paramètre critique dans la sélection et les performances des clapettes anti-bas swing. Comprendre le concept de la valeur CV et sa signification dans les systèmes fluides peuvent vous aider à prendre des décisions éclairées lors du choix d'une vanne pour votre application. En sélectionnant une valve avec la valeur CV appropriée, vous pouvez assurer une capacité d'écoulement optimale, minimiser la chute de pression et améliorer l'efficacité globale de votre système de fluide.

Si vous avez des questions ou avez besoin d'aide pour sélectionner le bon clapet anti-retour pour votre projet, n'hésitez pas à nous contacter. Notre équipe d'experts est prête à vous fournir les informations et le soutien dont vous avez besoin pour faire le meilleur choix pour votre application. Nous sommes impatients de travailler avec vous pour répondre à vos besoins de contrôle des fluides.

Références

Crane Co., «Flow of Fluids à travers des vannes, des raccords et des tuyaux», Document technique n ° 410.
Valve Manufacturers Association of America (VMAA), «Terminologie et définitions de valve».
