Comment installer un clapet anti-retour d'alarme

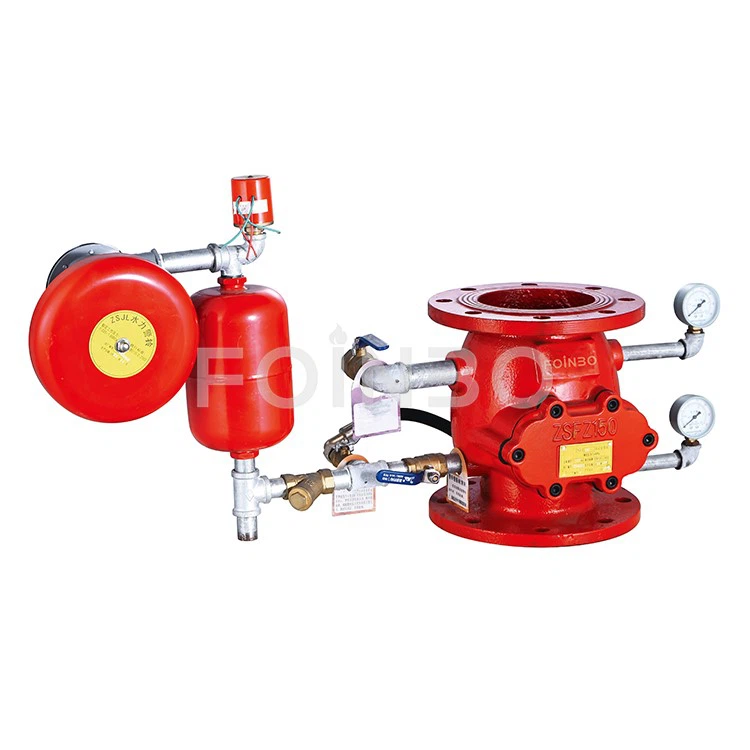

Un clapet anti-retour d'alarme (ACV) est une vanne spécialisée conçue pour remplir une double fonction dans les systèmes de protection incendie : empêcher le reflux d'eau et déclencher des alarmes lors de l'activation du système. Principalement utilisé dans les systèmes de gicleurs humides, où les tuyaux restent remplis d'eau sous pression, l'ACV assure un débit unidirectionnel tout en intégrant des mécanismes pour détecter le mouvement de l'eau et alerter les occupants ou les intervenants d'urgence. Sa conception combine les principes d'un clapet anti-retour (empêchant le reflux) avec des fonctionnalités d'activation d'alarme-, ce qui le rend indispensable pour la sécurité et la conformité dans les bâtiments commerciaux, industriels et résidentiels.
L'installation d'un clapet anti-retour d'alarme (ACV) est une tâche critique dans les systèmes de protection incendie, garantissant un bon débit d'eau, une prévention du refoulement et l'activation de l'alarme en cas d'urgence. Ce guide fournit des instructions détaillées pour l'installation d'un ACV dans un système de gicleurs sous eau, couvrant les contrôles avant-installation, l'assemblage, l'alignement, les tests et le respect des normes de sécurité.
1.1 Vérifier la configuration système requise
- Confirmez que l'ACV est compatible avec la pression du système (généralement 175 à 300 PSI) et la taille du tuyau (diamètre nominal de 1" à 8").
- Assurez-vous que la vanne répond aux normes NFPA 13 (systèmes de gicleurs) et NFPA 72 (alarmes incendie).
- Vérifiez les certifications UL/FM indiquant la conformité aux réglementations en matière de sécurité incendie.
1.2 Rassembler les outils et le matériel
- Outils : clés à tube, clé dynamométrique, niveau, ruban téflon, produit d'étanchéité pour tuyaux, perceuse et kit de filetage.
- Matériaux : assemblage ACV, joints, boulons, raccords de ligne d'alarme, kit de vidange de chambre de retard et manomètres.
- Équipement de sécurité : gants, lunettes et casque de sécurité (obligatoires pour le respect des réglementations OSHA).
1.3 Inspecter la vanne
- Examinez l'ACV pour déceler tout dommage dû au transport (par exemple, fissures, bosses ou composants desserrés).
- Vérifiez que le clapet, le port d'alarme et la chambre de retard sont propres et exempts de débris-.
- Testez manuellement le mouvement du clapet pour garantir une ouverture/fermeture en douceur.
2.1 Positionner la vanne
Emplacement: Installez l'ACV à lacontremarche(tuyau d'alimentation vertical principal) à proximité duraccordement des pompiers (FDC).
Orientation:
Lecôté offre(chambre basse) se connecte auapprovisionnement en eau municipaloupompe à incendie.
Lecôté système(chambre haute) se connecte auréseau de tuyauterie de gicleurs.
Leport d'alarmedoit faire facevers le baspour éviter l’accumulation d’eau.
Soutien: Utilisercintres pour tuyauxoujambes de forcepour sécuriser la vanne, évitant ainsi toute contrainte sur les raccords de tuyauterie.
2.2 Connectez les tuyaux d'alimentation et du système
Tuyaux coupés et filetés:
Mesurez et coupez les tuyaux à la longueur souhaitée à l'aide d'uncoupe-tube.
Fileter les tuyaux avec unmourir la têteou achetez des tuyaux pré-filetés-.
Appliquer du scellant:
EnvelopperRuban téflondans le sens des aiguilles d’une montre autour des filetages mâles (3 à 5 tours).
Alternativement, utilisezcomposé à joints pour tuyauxpour les systèmes à haute-pression.
Assembler les raccords:
Attacherbridesouaccouplements rainurésaux entrées/sorties de la vanne.
Alignez les tuyaux avec la vanne et serrez les raccords à l'aide d'unclé à tubeouclé dynamométrique hydraulique(suivre les spécifications de couple du fabricant).
2.3 Installer la ligne d'alarme
Connectez-vous au port d'alarme:
Joindre unRaccord 1/2"–1" NPTau port d'alarme.
Acheminez la ligne d'alarme vers legong de moteur à eau(alarme mécanique) oupressostat(alarme électrique).
Installer la chambre de retard:
Installez la chambre de retard sur le port d'alarme pour retarder les fausses alarmes.
Connectez unconduite de vidangede la chambre de retard à unsiphon de soloupuisard.
2.4 Montage des manomètres
Installermanomètressur les deuxcôté offreetcôté systèmepour surveiller la pression de l'eau.
Assurez-vous que les jauges sont conçues pour la pression maximale du système (par exemple, 300 PSI).
3.1 Vérifier l'alignement et les fuites
Utilisez unniveaupour garantir que la vanne est alignée verticalement.
Effectuer unessai hydrostatique(pressurisez le système à 200 PSI pendant 2 heures) pour vérifier les fuites.
Resserrez tous les raccords desserrés si les chutes de pression dépassent 5 %.
3.2 Test du fonctionnement du clapet
Soulevez manuellement le clapet pour confirmer qu'il s'ouvre librement.
Relâchez le clapet et vérifiez qu'il repose correctement pour éviter le reflux.
3.3 Inspecter la fonctionnalité de l'alarme
Alarme mécanique (Gong du moteur à eau):
Ouvrez levanne d'essaisur la ligne d'alarme pour simuler le débit d'eau.
Confirmez que le gong sonne dans les 5 à 90 secondes (ajustez la chambre de retard si nécessaire).
Alarme électrique (pressostat):
Utilisez unmultimètrepour vérifier la transmission du signal au panneau d'alarme incendie.
4.1 Étiqueter et étiqueter la vanne
Joindre unétiquette en métalavec:
Numéro de modèle de la vanne.
Date de pose.
Date du dernier contrôle.
Étiquetez les tuyaux avecflèches de direction d'écoulement(alimentation → système).
4.2 Mettre à jour les dessins du système
Enregistrez l'emplacement du vinaigre de cidre de pomme danstels que-dessins construitset soumettre auautorité compétente (AHJ).
4.3 Former le personnel
Informer le personnel du bâtiment sur :
Comment faire fonctionner manuellement le battant (le cas échéant).
Localisation du drain de la chambre de retard pour l'entretien.
Inspections trimestrielles:
Vérifiez la corrosion, les fuites et le bon mouvement du clapet.
Testez l’activation de l’alarme à l’aide de la vanne de test.
Test de débit annuel:
Simulez l’activation des arroseurs pour vérifier les performances complètes du système.
Inspection interne de 5 ans:
Démontez la vanne pour inspecter la présence de débris ou d'usure (suivez les directives NFPA 25).
